STM32F1系列芯片可以配置读保护，从而保护Flash中的代码，增加读保护之后无法从调试接口（JTAG/SWD）读取Flash数据，一旦解除读保护，芯片内部逻辑则会立即擦除整块Flash，从而达到保护代码的目的。
CVE-2020-8004这个漏洞则可以从读保护的芯片中读出89%的Flash数据。
在此只阐释最小的依赖知识和核心原理，基础知识请自行参考《Cortex-M3权威指南》。
前置知识
中断向量表
中断向量表存储着各个中断处理函数的内存地址，在系统发生中断时，CPU内部逻辑会自动将中断向量表中的数据（也就是中断处理函数的地址）装载到PC（当然还有一系列的自动保存寄存器上下文操作）。
Cortex-M3中的VTOR寄存器存储着中断向量表的地址，上电启动时VTOR寄存器默认为0x08000000，即Flash基地址。在程序运行过程中，可以通过配置VTOR寄存器重新定位中断向量表，典型的场景为从bootloader跳转到firmware执行，则需要切换中断向量表从而切换到新的异常处理。
读保护
为了保护固件的安全，stm32系列芯片可以对Flash配置成读保护和写保护。
读保护：Flash中的数据无法通过调试接口（JTAG/SWD）读取，也无法通过SRAM中的程序读取Flash。读保护有三个等级L0，L1，L2，L0即没有读保护，L1为可恢复读保护，L2为不可恢复读保护。通常最常见的为配置成L1可恢复读保护，在此种模式下，用户一旦解除读保护，则芯片内部逻辑会自动擦除所有Flash数据，从而保护代码。
写保护：以page为单位，可对page添加写保护，从而保证数据不会被异常更改，一般不常用。
中断环绕
STM32F1 共有 43个外部中断，加上16个内部异常，总共59中断向量。内部异常中除去0号向量（栈指针）1号向量（复位），以及另外5个预留的异常向量，总共7个。59个中断向量向上取整到64，这意味着有5个外部中断向量是预留的，故整个中断向量表有12个向量是无法读出的。
若通过普通中断向量触发的方式，这12个向量永远无法触发而读出数据。然而通过中断环绕，可以让我们触发出所有12个向量，从而读出更多的有效数据。
正常来说VTOR的地址需要如下方式对齐：
59个中断向量向上2幂次取整为64，每个中断向量4Bytes，64 * 4 = 256，VTOR需要256字节对齐，即放置在0x0、0x100、0x200....地址处。然而若放置在128字节对齐地址处，则会发生中断向量环绕。环绕的意思就是此时中断向量表里只能容纳32个中断向量0, 31，假若触发32号中断，则产生环绕会进入和0号中断向量同一个的中断入口，而0号中断向量默认是栈指针，原先是根本无法触发的，现在则可以通过触发32号中断的方式触发。
不过通过中断环绕，切换中断向量表到非256字节对齐的地址（128字节对齐），只能多读出一些数据，若中断向量表在256字节对齐的地址，保留向量仍然是无法读出的。
CVE-2020-8004-读保护越过原理
在读保护模式下，虽然通过调试接口(JTAG/SWD)无法访问Flash，然而却可以访问寄存器，包括CPU寄存器R0-R15，NVIC寄存器，亦可读写SRAM空间，甚至可以在SRAM中执行部分指令，这就留下了足够的想象空间。
以前也曾经尝试过将访问Flash的指令放在SRAM中执行，也试过执行被读保护的Flash里的某些访问Flash的指令，然而一旦执行，系统则会立即HardFault，这种常规的指令执行的方式应该早就被内部逻辑做好访问控制了。
CVE-2020-8004 则另辟蹊径，巧妙的使用了中断触发实现了Flash数据的读取，简单来说，就是不断的切换中断向量表在Flash中的位置，通过触发中断（异常和外部中断都可以通过执行SRAM中的特定指令和配置NVIC寄存器实现触发相应的中断），CPU逻辑自动从中断向量表里装载数据到PC寄存器中，然后读取PC寄存器即可获取出Flash中的数据。

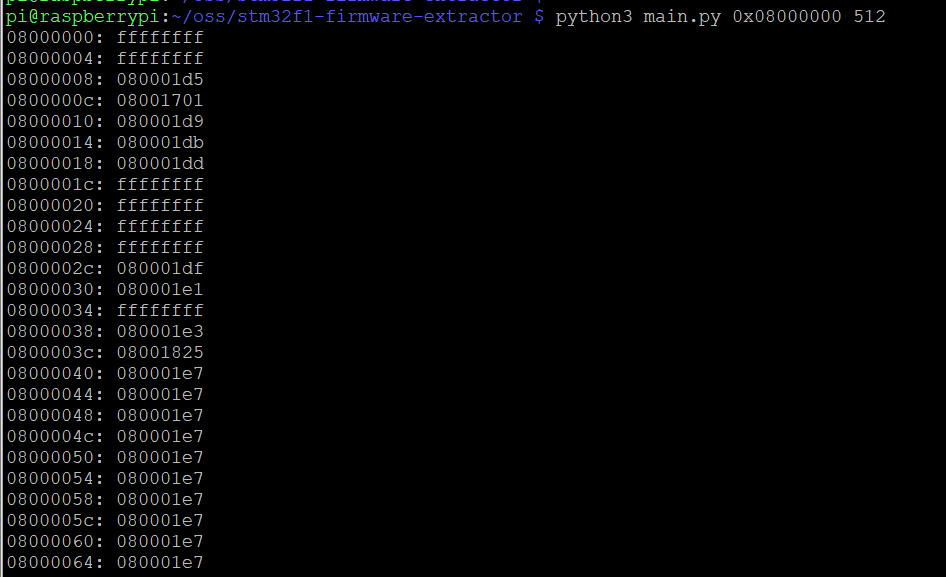

此时中断向量表可看成一个数据窗口，通过配置VTOR寄存器切换窗口基地址，用窗口扫描整个Flash区域，再通过PC寄存器这个特殊的通路，即可dump整个Flash的数据。
不过由于中断向量表中存在保留条目，尽管通过中断环绕可以多读出一些数据，每256字节仍然有28字节是无法读出的。然而其他有效数据包含的指令和变量、字符串泄露出来的信息或许足以造成足够的影响。

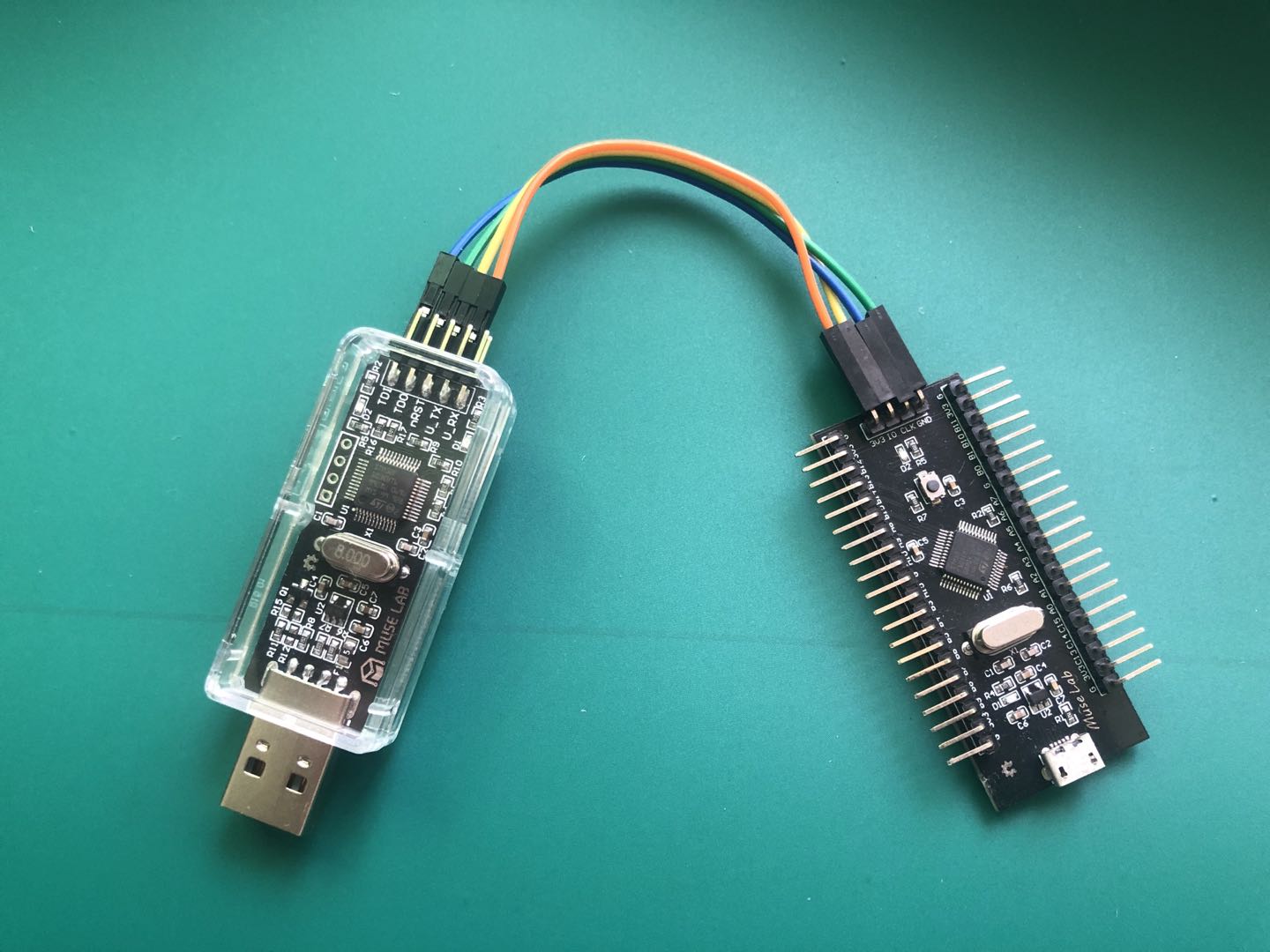

如何测试
请参考 https://github.com/wuxx/CVE-2020-8004.git
参考资料
- https://blog.zapb.de/stm32f1-exceptional-failure/
- https://gitlab.zapb.de/zapb/stm32f1-firmware-extractor/
- https://github.com/wuxx/CVE-2020-8004.git
- 《Cortex-M3权威指南》
